Характеристики ракети Циркон: огляд балістичної зброї РФ

Що таке ракета Циркон і де вона застосовується

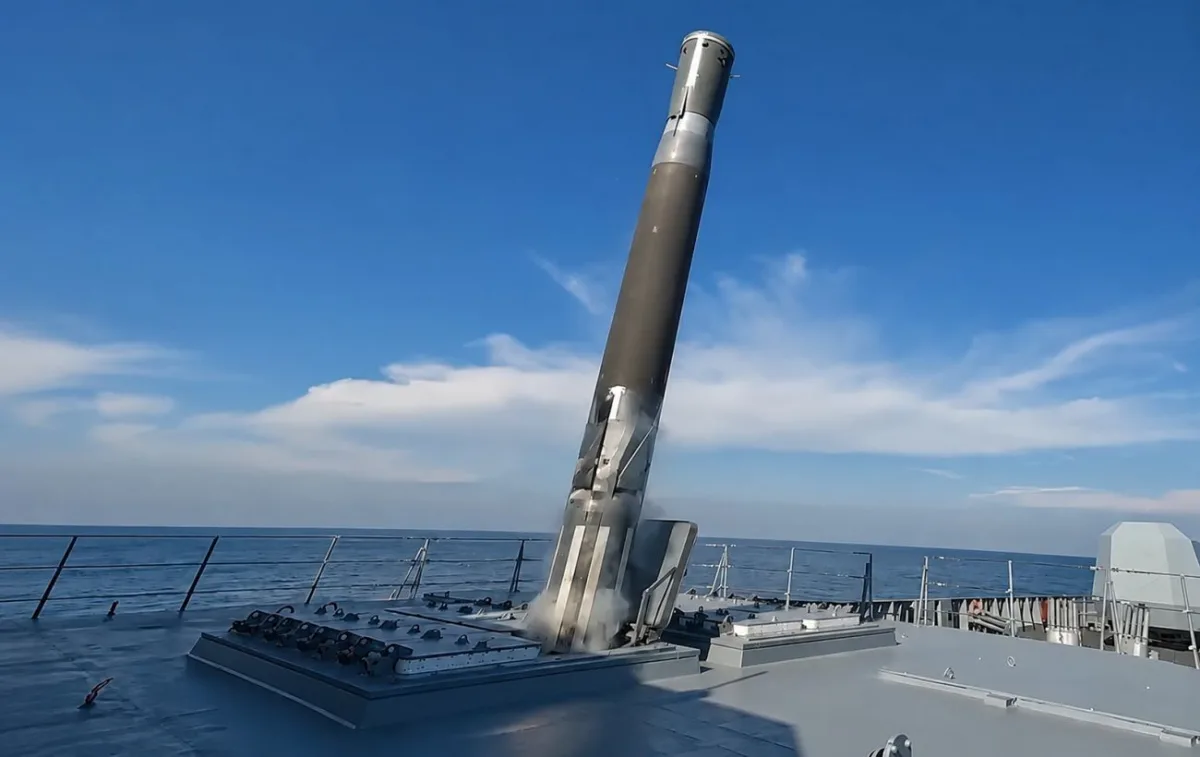

Балістична ракета 3М22 комплексу «Циркон» — це один із найбільш складних і дорогих ударних засобів у арсеналі Російської Федерації. Спочатку цей проєкт розроблявся як спеціалізована зброя для морської боротьби, призначена озброювати атомні підводні човни та сучасні фрегати класу 22350, які отримали універсальні пускові установки. Однак під час масштабного конфлікту на території України противник був змушений суттєво адаптувати технологію й запустити модифіковану версію з наземних комплексів «Бастіон-М», що значно розширило спектр її застосування.

Технічні параметри та бойові можливості

Вага бойової частини становить близько 120 кілограмів, що є несподіванно скромним показником для ракети такої вартості. Для порівняння, навіть крилата ракета скромнішого класу «Бандероль» оснащена бойовою частиною масою 150 кілограмів. Такі параметри викликають питання щодо ефективності витрат на розроблення та виробництво цієї системи.

Максимальна швидкість з'явилась однією з найбільш декларованих характеристик. Хоча розробники заявляли про можливість розвивати 9 махів на окремих етапах траєкторії, практичні вимірювання показали, що реальна максимальна швидкість не перевищує 6,8 махів і навіть ця цифра не утримується протягом всього польоту. Такий розрив між заявленими й фактичними параметрами свідчить про певні конструкторські компроміси.

Етапи польоту й енергетична установка

Запуск ракети здійснюється у два етапи. На першому етапі стартовий твердопаливний двигун розганяє снаряд до необхідної висоти й швидкості. Після його відділення увімкнення другого твердопаливного силового агрегату — основного маршового двигуна, який дозволяє ракеті більшість часу перебувати в режимі крейсерського польоту з мінімальною витратою палива.

На стадії стартування ключову роль грають двигуни орієнтації й стабілізації, розташовані на захисному носовому обтічнику. Цей обтічник утримує ракету на необхідному курсі в напрямку до цілі, а потім відділяється від корпусу, залишаючи місце для розгортання основних керуючих поверхонь.

Система наведення та навігації

Ракета 3М22 використовує комбіновану систему наведення, яка включає два основні компоненти:

• Інерціальну навігацію — на маршовій фазі польоту ракета орієнтується за даними власних акселерометрів і гіроскопів;
• Активну радіолокаційну головку самонаведення — на завершальній стадії ракета переходить в режим активного пошуку й супроводження цілі за допомогою вбудованого радара.

Такий двоетапний підхід дозволяє поєднувати переваги інерціальної точності з можливістю адаптації до рухомих цілей на заключній фазі.

Бортовий обчислювальний комплекс

За керування всіма системами ракети відповідає універсальний цифровий комплекс «Багет-83» — стандартна обчислювальна платформа, яка застосовується на більшості російських балістичних ракет. Цей пристрій обробляє сигнали від датчиків, керує двигунами й системами орієнтації, забезпечує стабільність польоту й точність наведення.

Конструкційні матеріали й аеродинамічні характеристики

Основні керуючі поверхні ракети розташовані у хвостовому відсіку — це електрогідравлічні рульові агрегати та аеродинамічні рулі. Вони дозволяють коригувати траєкторію під час польоту й підтримувати необхідну орієнтацію. Цікаво, що в транспортному положенні (коли ракета в контейнері) ці рулі складені, а після вильоту з пускової установки розкриваються в повний розмах.

Вся хвостова частина конструюється з титану — легкого, але міцного матеріалу, що витримує екстремальні температури й навантаження під час польоту на надзвукових швидкостях. Використання титану значно збільшує вартість виробництва, але забезпечує надійність на критичних режимах.

Незважаючи на величезні витрати на розроблення й виробництво, реальні боєві параметри ракети Циркон значно поступаються декларованим характеристикам і не виправдовують її вартість у порівнянні з альтернативними ударними засобами.

Виробництво й використовуване обладнання

Виробництво ракет серії 3М22 зосереджено на спеціалізованих підприємствах, які використовують переважно імпортне обладнання від світових виробників. Це робить ланцюг постачання чутливим до міжнародних санкцій та режиму обмежень на експорт високотехнологічної продукції. Подібна залежність від іноземних компонентів і технологій обмежує можливості масового виробництва й підвищує логістичні ризики.

Порівняння з іншими системами ППО

Існує суттєва диспропорція в спроможностях російських ударних систем. Навіть компактніші крилаті ракети малого класу мають більшу масу бойової частини при меншій вартості виробництва. Це ставить під сумнів доцільність масового впровадження розглядаємої системи, особливо з огляду на обмежені виробничі можливості й складні логістичні ланцюги постачання компонентів.

Практичне застосування в сучасних конфліктах

На практиці адаптація ракети для використання з наземних комплексів «Бастіон-М» розкрила низку проблем первісної конструкції. Передбачена для морської боротьби, вона не оптимізована для поразки наземних стаціонарних і рухомих цілей. Це вимушує противника розробляти нові версії та модифікації, що потребує додаткових ресурсів і часу.

Реальні бойові умови показали, що дорожизна й складність системи не гарантують її ефективність проти добре організованої системи протиповітряної оборони.

Перспективи розвитку й модернізація

Російська сторона продовжує спроби модернізації наявних систем, включаючи розроблення варіантів з підвищеною дальністю та потужністю. Однак багато таких проєктів залишаються на паперовому рівні через виробничі обмеження й недостаток якісних компонентів. Майбутній розвиток цього напрямку залежатиме від спроможності обійти мережу санкцій та організувати альтернативні ланцюги постачання критичних матеріалів.

Висновки й ключові моменти

Ракета Циркон 3М22 — це приклад витратного проєкту, який обіцяв революційні можливості, але на практиці продемонстрував скромніші результати. Порівняння з альтернативними системами показує відносно малу вагу бойової частини при великій вартості розроблення й виробництва. Залежність від імпортних компонентів робить цей проєкт вразливим до санкцій. Адаптація для наземного застосування виявилась непростою задачею, що потребує подальших модифікацій і витрат. Усе це разом свідчить про необхідність переегалювання пріоритетів у стратегічному озброєнні й розподілі обмежених ресурсів на більш ефективні системи.

Детальне розуміння технічних параметрів таких систем важливо для оцінки militar-технічного потенціалу суперника й планування адекватних заходів протидії з використанням сучасних засобів противоповітряної оборони.
